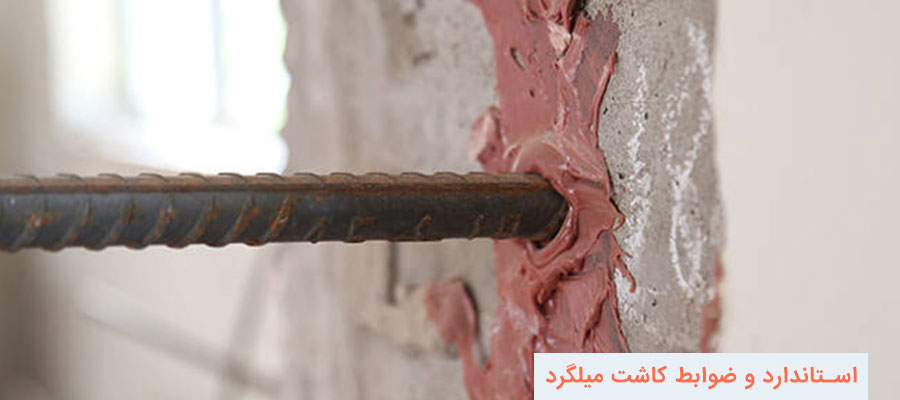

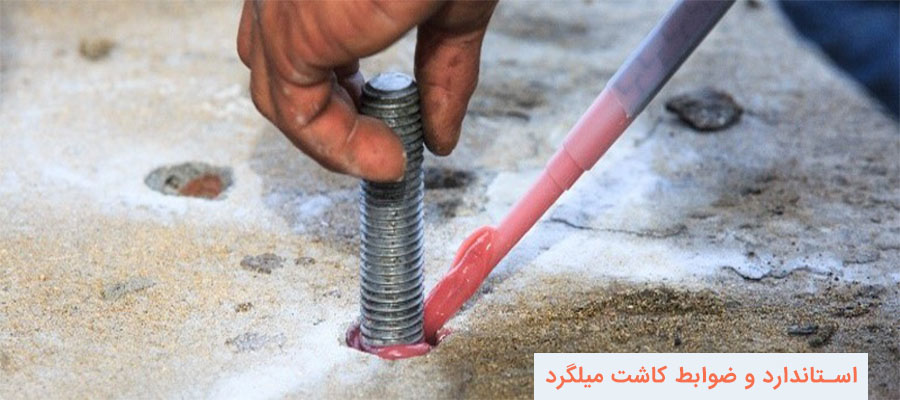

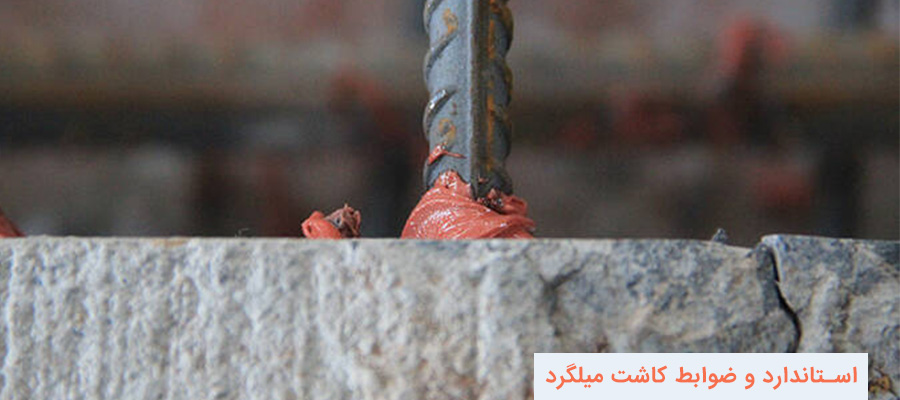

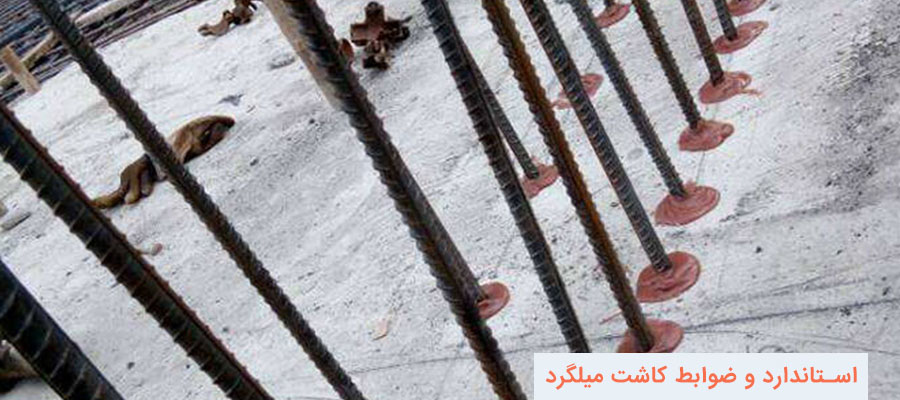

استاندارد و ضوابط کاشت میلگرد , کاشت میلگرد چیست

قطعا خیلی از افراد به خصوص افرادی که در ساختمان‌سازی فعالیت دارند، اصطلاح «کاشت میلگرد» را شنیده‌اند. شما قطعا می دانید که میلگرد چیست و کاربردهای آن کدام است؟ در ساختمان سازی، تقویت ساختمان و همچنین مقاوم‌‍سازی در برابر تخریب ، خوردگی و حتی آسیب به ساختمان از اهمیت زیادی برخوردار است. از همین رو، از روش‌های مختلفی استفاده می‌شود تا کاشت میلگرد در بتن و همچنین فونداسیون به بهترین شکل انجام شود تا مقاومت سازه تضمین شود. اما به نظر شما در چه شرایطی به کاشت میلگرد نیاز است؟ به همین دلیل ما در این مقاله تصمیم گرفتیم در مورد این موضوع صحبت کنید. اگر شما هم می‌‌خواهید در این زمینه اطلاعاتی داشته باشید، ادامه این مقاله را بخوانید.

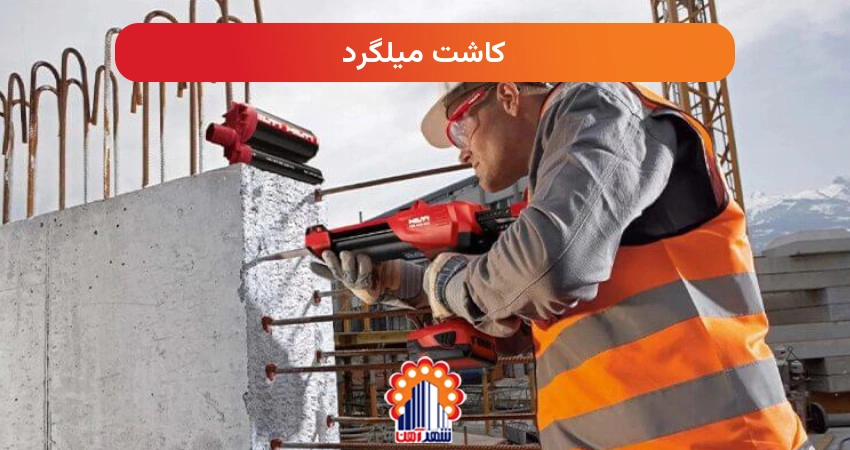

کاشت میلگرد

همان‌طور که در ابتدای مقاله اشاره کردیم، کاشت میلگرد در سازه می‌تواند مزایای زیادی برای ساختمان به همراه داشته باشد که عبارتند از:

• با استفاده از این روش، ابعاد فونداسیون‌ را در جداره‌ های داخلی و خارجی می‌توان تغییر داد.
• در برخی از موارد، لازم است که برای بازسازی، ساختمان تخریب شود؛ حالا خوبی استفاده از کاشت میلگرد این است که می‌توان بازسازی ساختمان را بدون تخریب انجام داد و یا حتی ساختمان را بزرگ کرد.
• امکان گسترش تیرهای کنسولی با استفاده از کاشت میلگرد وجود دارد.
• در ویلاها، یا حتی ساختمان ‌های تجاری بزرگ، کاشت میلگرد این امکان را فراهم می‌کند که با ساخت طره های بتنی جدید، ساختمان را مقاوم کرد.
• اگر بخواهید یک ساختمان را از مسکونی به تجاری تبدیل کنید؛ استفاده از کاشت میلگرد منطقی و مقرون به صرفه است؛ چرا که هم می‌توان فضای ساخت را به‌ راحتی بدون تخریب بزرگ‌ تر کرد و هم می ‌توان طبقات جدیدی را ساخت.
• برای تقویت صفحه‌ ستون ساختمان کاربرد زیادی دارد.
• کاشت میلگرد برای توسعه دیوارهای قدیمی و یا نیمه ساخته هم انجام می‌شود.
• ایجاد کنسول‌های بتنی با استفاده از عملیات کاشت میلگرد امکان‌پذیر است.

کاشت میلگرد در ستون

کاشت میلگرد همان ‌طور که گفته شد، علاوه بر این که یک روش کاملا مقرون به صرفه است که برای تقویت و مقاوم‌سازی ساختمان کاربرد دارد. کاشت میلگرد به طور متداول در سازه‌های بتنی رایج است. کاشت میلگرد در ستون، کاشت میلگرد در فونداسیون و ... ازجمله‌ روش‌های کاشت میلگرد است. در اصل، مهمترین مزیت این کار این است که به شما امکان می‌دهد که بتوانید به سادگی تغییرات زیادی را در نقشه‌های اجرائی سازه ایجاد کنید.
کاشت میلگرد در ستون، برای امتداد ستون در سازه موجود و یا اتصال تیر بتنی به ستون، اجرای شمشیری راه پله، اتصال المان جدید سازه ای، اتصال و مهار پلیت های فولادی و... انجام می‌شود.  حداقل فاصله موجود بین میلگردها و موقعیت قرارگیری تمامی میلگردها داخل خاموت و همچنین حفظ کاور بتن از مهمترین مزایای کاشت میلگرد در ستون هستند.

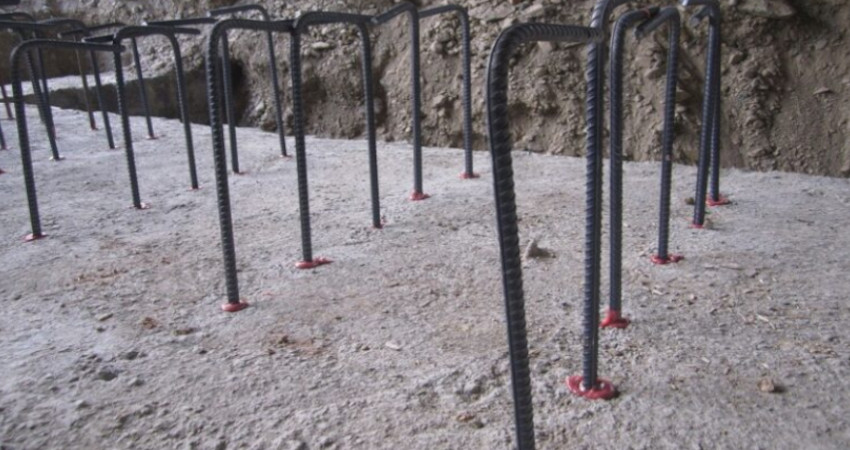

کاشت میلگرد در فونداسیون

برای ایجاد ستون بتنی جدید، یکپارچه کردن فونداسیون یا حتی افزایش ضخامت آن یا، افزایش ارتفاع از کاشت میلگرد در فونداسیون استفاده می‌شود. این کار باید توسط کارشناسان فنی با دقت و مهارت لازم انجام شود. قبل از این کار، باید به نوع باربری و تمامی محدودیت‌ها از جمله، سایز میلگرد مورد نظر توجه ویژه داشت. بعد از آن، عمق کاشت میلگرد محاسبه می‌شود و می‌توان فرآیند را اجرا کرد.

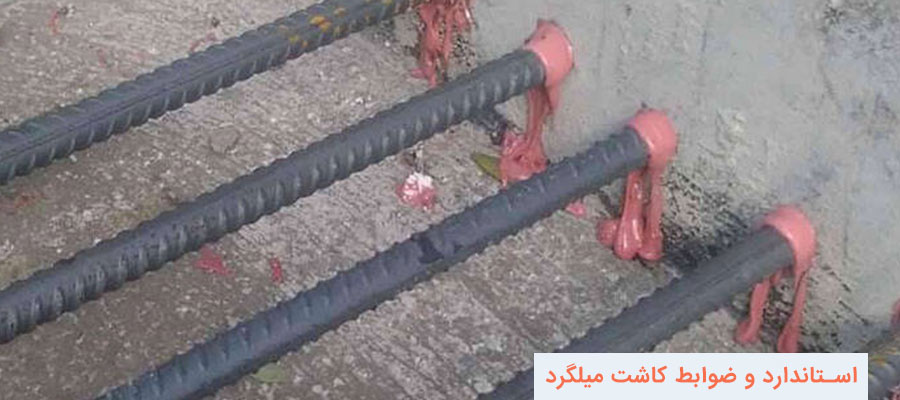

ضوابط کاشت میلگرد در بتن

ضوابط کاشت میلگرد در بتن، باید بر اساس آیین نامه‌های مربوطه باشد تا به بهترین شرکت ممکن انجام شود. برای این کار، انتخاب سیستم سوراخکاری، عمق سوراخکاری بتن، تمیز کاری و غبار زدایی مناسب، دستورالعمل میزان و نحوه تزریق چسب همگی باید در نظر گرفته شوند.
در مورد ضوابط کاشت میلگرد نظریه های مختلفی وجود دارد، با این حال، شرکت هیلتی یکی از بزرگ‌ترین شرکت‌های تولیدی کننده انکرهای شیمیایی و یا چسب‌های کاشت است که تمامی اطلاعات در مورد محصولات خود را در قالب یک دفترچه در اختیار مصرف کنندگان قرار می‌دهد.
استفاده از این دفترچه‌ها تا حدودی می توانند کمک کننده باشد که عملیات اجرایی طبق استانداردها باشد.
از متدول‌ترین کاربردهای کاشت میلگرد در بتن، می‌توان به موارد زیر اشاره کرد:

• تقویت فونداسیون و همچنین ستون‌ها در سازه‌های بتنی
• اضافه کردن بخش‌های جدید به سازه موردنظر، مانند سقف، دیوار برشی، تیر و ستون و...
• نصب صفحات فلزی به ‌منظور اجرای نما در سازه
• مقاوم‌سازی ساختمان به روش ژاکت بتنی
• نصب صفحات اتصال برای ساخت تیر جدید یا ستون
• اتصال تجهیزات تأسیسات ساختمان (مانند کانال‌های هوا و داکت‌های برق) به ستون‌ها و سقف‌ها

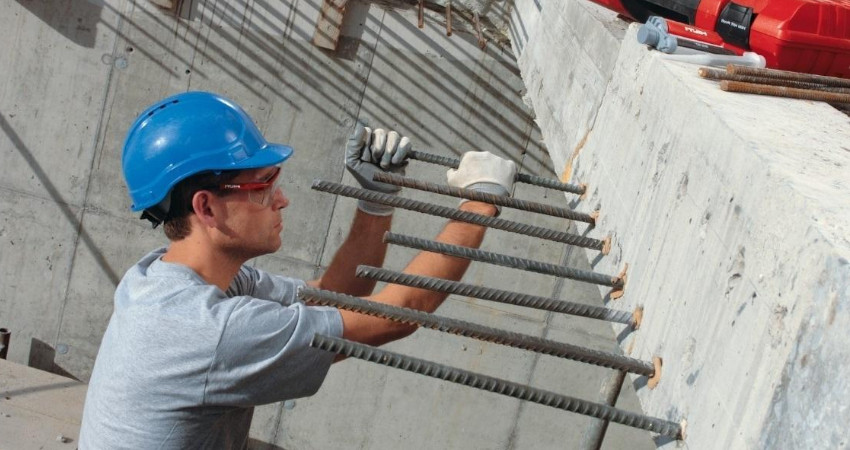

مراحل کاشت میلگرد در بتن به این صورت است: سوراخ‌کاری بتن به ‌وسیله‌ی دریل یا دستگاه مغزه‌گیر ، پاک‌سازی سوراخ با دمنده‌ی هوا، پاک‌سازی جداره‌ها ، انجام دوباره پاکسازی جداره و دمیدن هوا، استفاده از چسب و نگه‌دارنده‌ درون سوراخ، نصب میلگرد و در نهایت با توجه به نوع چسب، باید به میزان لازم صبر کرد. برای اطلاعات بیشتر در این زمینه می توانید به مقاله علت استفاده از میلگرد در بتن چیست مراجعه کنید.

شاید سوال خیلی از افراد این باشد که دستگاه مغزه گیر چیست. بد نیست این را هم بدانید که دستگاه مغزه‌گیر، در اصل، برای برش بتن است. این دستگاه، بتن را بُرش می‌دهد، قسمتی را که بر روی آن کار انجام می‌‌شود، قطع می‌کند و در نهایت آن را به‌صورت یک استوانه از درون بتن خارج می‌کند.

جدول عمق کاشت میلگرد هیلتی

یادآوری این نکته لازم است که عمق کاشت میلگرد با توجه به خواص شیمیایی و چسب کاشت میلگرد متفاوت می باشد. از این رو شرکت هیلتی برای انکرهای شیمیایی تولیدی خود، یک جدول ارائه می‌کند که می‌تواند بیانگر سایز انکر، نوع انکر، عمق کاشت پیش فرض و حتی حجم چسب مصرفی باشد. در جدول زیر می‌توانید این جدول را مشاهده کنید.

این جدول را می‌توانید از طریق منوی نرم افزار های مهندسی، صفحه محاسبات انکر مشاهده کنید. با وارد شدن به این صفحه، تمامی مواردی که به آن‌ها اشاره کردیم را برای کاشت، محاسبه کرده و در مرحله بعد با توجه به عمق کاشت پیش فرض میزان چسب مصرفی مورد نیاز بدون در نظر گرفتن شرایط تاثیرگذار را بدست آورد.
استاندارد و ضوابط کاشت میلگرد با پارامترهایی مانند نوع و طریقه سوراخ کاری بتن و به همان نسبت نوع چسب مصرفی آن مرتبط است. در این فرآیند، در صورتی که از عیار بتن زیر 200 استفاده شده باشد، باید قطر میلگرد و یا حتی بسیاری از المان های دیگر آن را تغییر داد.  همان طور که گفته شد، برای اجرای صحیح پروژه‌ی در یک سازه، نیاز به محاسبات مهندسی دقیق و بدست آرودن پارامترهایی مانند عمق سوراخ، اندازه گیری میلگرد، چسب مصرفی و ... است. به همین دلیل برای جلوگیری از بروز خطای محاسباتی و جلوگیری از خطاهای کاشت میلگرد، آیین نامه‌ای وجود دارد که در آن شرایط و ضوابط کاشت میلگرد آورده شده است که باید این فرآیند را مطابق با این شرایط انجام داد.
آیین نامه بتن ایران ضوابطی را مشخص کرده که لازم است به طور دقیق رعایت شوند. بعضی از مفاد آیین نامه کاشت میلگرد به شرح زیر است:

• نکته قابل توجه اینجاست که تغییر شکل میلگرد انتخاب شده برای کاشت، باید از 8 درصد بیشتر باشد.(البته نسبت به حالت اولیه در زمان گسیختگی میلگرد)
• حداقل فاصله کاشت میلگردها نباید از 5 برابر قطر میلگرد کمتر باشد.
• حداقل تعداد میلگردهای کاشته شده برای میلگردهای داخل خاموت مستطیلی، 4 عدد میلگرد است.
• برای اینکه از رطوبت جلوگیری شود و همچنین یون‌های مهاجم، باید از رنگ دانه هایی بتن به عنوان محافظ استفاده شود که اصطلاحا به آن پوشش کاور یا پوشش بتنی گفته می‌شود.
• اگر قصد شما از فرآیند کاشت میلگرد، ادامه دادن مقطع ستون باشد، نسبت سطح مقطع میلگردهای کاشته شده به سطح مقطع ستون، باید بین 0.8 تا 0 درصد باشد.

بد نیست این را هم بدانید، که کاشت میلگرد علاوه بر مزایایی که دارد، دارای معایبی است که عبارتند از: عدم انعطاف‌پذیری ، احتمال بروز خطای در عملیات اجرا،  تغییر در وزن سازه و احتمال خوردگی و از بین رفتن در ورق‌های فلزیی که در سازه استفاده شده‌اند.

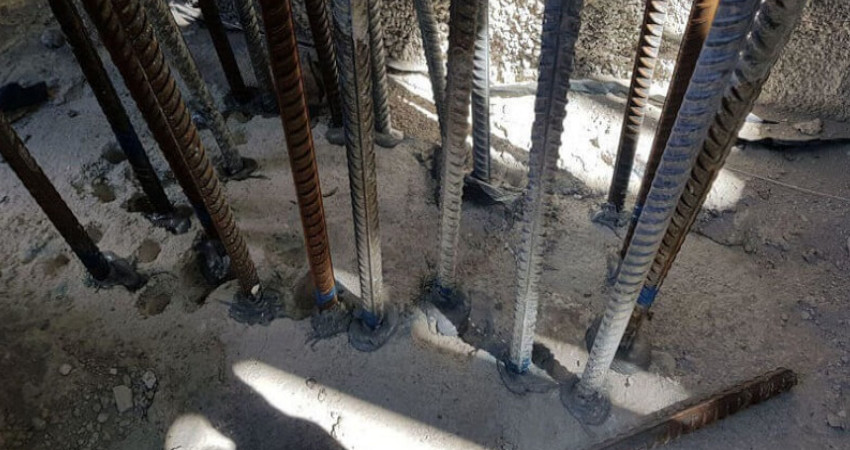

عمق کاشت میلگرد در فونداسیون

عمق کاشت میلگرد در فونداسیون بسیار مهم است و به تناسب با ویژگی‌های خاک و مشخصات میلگرد‌ها تعیین می‌شود. برای محاسبه عمق کاشت میلگرد، از تست کشش چسب هیلتی و اطلاعات در جدول مرتبط با مقاومت کششی و اندازه بولت استفاده می‌شود. در جدول تست کشش چسب هیلتی، مقادیر مختلفی برای مقاومت کششی و اندازه بولت آمده است. به عنوان مثال، برای مقاومت کششی ۶.۵ تن و سایز بولت ۱۴ میلیمتری، عمق کاشت میلگرد ۱۱۰ میلیمتر است. از این روش برای محاسبه عمق کاشت میلگرد در فونداسیون بهره‌برداری می‌شود و عواملی مانند نوع و ویژگی‌های خاک و بارهای اعمالی بر فونداسیون نیز در تعیین این عمق تاثیر دارند.

عمق کاشت میلگرد در بتن

عمق کاشت میلگرد در بتن یک جنبه مهم در ساخت و ساز سازه‌ها و فونداسیون‌ها است. این عمق به طور مستقیم بر تقویت و پایداری بتن و همچنین مقاومت آن در برابر بارهای خورشیدی، زلزله و بارهای زنده تاثیر می‌گذارد. در ادامه نکات کلیدی در مورد عمق کاشت میلگرد در بتن و اهمیت آن توضیح داده شده است:

• پایداری و مقاومت بتن: عمق کاشت میلگرد در بتن باید به گونه‌ای تعیین شود که بتن دارای مقاومت و پایداری مناسب در برابر تنش‌ها و فشارهای مختلف باشد. این میلگردها به بتن امکان می‌دهند تا تنش‌های فشاری و تراکمی را به بهترین شکل تحمل کنند.
• مقاومت در برابر زلزله: در مناطق با خطر زلزله، عمق کاشت میلگرد در بتن باید به اندازه‌ای تعیین شود که بتن توانایی مقاومت در برابر نیروهای لرزه‌ای را داشته باشد. میلگردهای عمیق‌تر می‌توانند به تقویت سازه و افزایش پایداری در برابر زلزله کمک کنند.
• تقویت بتن: میلگردها در بتن به عنوان عناصر تقویتی عمل می‌کنند. عمق کاشت میلگرد به توجه به نوع و میزان بارهای اعمالی بر سازه و ویژگی‌های خاک انتخاب می‌شود. این میلگردها به بتن افزایش قابل توجهی در مقاومت و انعطاف‌پذیری می‌بخشند.
• پیشگیری از خوردگی: عمق کاشت میلگرد در بتن باید به اندازه‌ای باشد که از خوردگی و زنگ‌زدگی میلگردها جلوگیری کند. استفاده از میلگردهای با عمق کافی می‌تواند عمر مفید بتن را افزایش دهد.
• اهمیت استانداردها: تعیین عمق کاشت میلگرد باید به‌منظور اطمینان از پایداری و ایمنی سازه‌ها و تطابق با استانداردهای ملی و بین‌المللی صورت گیرد.

در نهایت، عمق کاشت میلگرد در بتن باید توسط مهندسین سازه با توجه به شرایط محلی و نیازهای پروژه تعیین شود. این انتخاب مهم در طراحی و ساخت سازه‌ها برای ایجاد سازه‌های مقاوم و پایدار بسیار اساسی است.

 قیمت کاشت میلگرد چگونه محاسبه می شوید

قیمت کاشت میلگرد در یک پروژه ساختمانی یا فونداسیون به عوامل متعددی بستگی دارد. برای محاسبه قیمت کاشت میلگرد، باید به موارد زیر توجه کرد:

• مقدار میلگرد مورد نیاز: ابتدا باید تعداد و اندازه میلگردهای مورد نیاز برای پروژه را محاسبه کنید. این شامل طول و قطر میلگردها می‌شود.
• نوع میلگرد: نوع میلگرد (مثلاً میلگرد آهنی یا میلگرد فولادی) نیز تأثیر دارد. هر نوع میلگرد قیمت خود را دارد.
• قیمت میلگرد: باید قیمت واحد هر متر یا تن از میلگرد را براساس بازار فعلی یا توافق با تأمین‌کننده محاسبه کنید.
• هزینه کاشت: برای نصب میلگرد، نیاز به هزینه‌های کارگری و تجهیزات دارید. این شامل دستمزد کارگران و ماشین‌آلاتی مانند دستگاه‌های خم‌کن میلگرد می‌شود.
• هزینه‌های جانبی: هزینه‌هایی مثل حمل و نقل میلگرد به محل پروژه و هزینه‌های مرتبط با نگهداری و مدیریت میلگرد نیز باید در نظر گرفته شوند.
• نرخ کارفرما: کارفرما یا سازنده پروژه ممکن است مارژینی به هزینه‌ها اضافه کند.
• بودجه پروژه: بر اساس بودجه کل پروژه و تخصیص اختصاصی برای میلگرد، می‌توانید محاسبه کنید که چقدر می‌توانید هزینه کاشت میلگرد را تحمل کنید.

با توجه به موارد فوق، می‌توانید با محاسبه جمع هزینه‌های مختلف مرتبط با کاشت میلگرد، قیمت نهایی را محاسبه کنید، در نهایت باید با تایید تامین‌کننده میلگرد و اعتبارسنجی هزینه‌ها، قیمت نهایی کاشت میلگرد را تعیین کنید.

هر کدام از این عوامل در قیمت نهایی کاشت میلگرد دخیل هستند؛ بنابراین نمی‌توان به طور دقیق در مورد یک قیمت مشخص صحبتی کرد. درصورتی که همچنان درباره کاشت میلگرد سوال یا ابهامی دارید، با ما در گروه صنعتی شهرآهن تماس حاصل فرمایید.

جدول عمق کاشت میلگرد

در جدول تست کشش چسب هیلتی، عمق کاشت میلگرد در فونداسیون با توجه به مقاومت کششی و اندازه بولت مشخص شده است شرح این جدول عبارتند از:

• برای مقاومت کششی ۶.۵ تن و سایز بولت ۱۴ میلیمتر، عمق کاشت میلگرد ۱۱۰ میلیمتر است.
• برای مقاومت کششی ۸ تن و سایز بولت ۱۶ میلیمتری، عمق کاشت میلگرد ۱۳۰ میلیمتر است.
• در صورت مقاومت کششی ۱۰.۵ تن با اندازه بولت ۱۸ میلیمتر، عمق کاشت میلگرد ۱۵۰ میلیمتر می‌باشد.
• مقاومت کششی ۱۵ تن با سایز بولت ۲۰ میلیمتر، عمق کاشت میلگرد ۱۷۰ میلیمتر است.
• برای مقاومت کششی ۱۷ تن و سایز بولت ۲۲ میلیمتر، عمق کاشت میلگرد ۱۹۰ میلیمتر است.
•  برای مقاومت کششی ۲۰ تن با اندازه بولت ۲۴ میلیمتر، عمق کاشت میلگرد ۲۱۰ میلیمتر می‌باشد.
• برای مقاومت کششی ۲5 تن با اندازه بولت ۲8 میلیمتر، عمق کاشت میلگرد ۲5۰ میلیمتر می‌باشد.
• در نهایت، برای مقاومت کششی ۲۷ تن با سایز بولت ۳۲ میلیمتر، عمق کاشت میلگرد ۲۸۰ میلیمتر است.

 کاشت آرماتور چیست؟

کاشت آرماتور یا میلگرد در بتن یک عملیات مهم در ساخت و تقویت سازه‌های بتنی است. این فرآیند به تقویت بتن و افزایش مقاومت و پایداری سازه‌ها کمک می‌کند. معمولا در پروژه‌های ساختمانی و عمرانی از آرماتورها و میلگردها به عنوان عناصر تقویتی استفاده می‌شود.

مراحل کاشت آرماتور به شرح زیر است:

• تعیین محل کاشت: در این مرحله، براساس نقشه‌های پروژه و نیازهای طراحی، محل‌های کاشت آرماتور تعیین می‌شود. این تعیین ممکن است به علت تغییرات در نقشه، تراکم میلگرد، یا نیاز به تقویت سازه‌ها باشد.
• ایجاد حفره در بتن: برای نصب آرماتورها، حفره‌های مخصوص در بتن ساخته می‌شود. این حفره‌ها به اندازه‌ی لازم برش می‌شوند تا میلگرد بتواند در آن ها قرار گیرد.
• تمیزکاری حفره: حفره‌ها پس از ایجاد نیاز به تمیزکاری دارند تا از ذرات و لکه‌های ناخواسته پاک شوند. این تمیزکاری معمولا با استفاده از پمپ هوا و کمپرسور صورت می‌گیرد.
• تزریق چسب: یک قدم مهم دیگر در کاشت آرماتور تزریق چسب به داخل حفره‌ها است. این چسب باعث چسبندگی آرماتور به بتن می‌شود و از پیچیدن آن جلوگیری می‌کند.
• نصب آرماتور: در این مرحله، آرماتورها به دقت در حفره‌ها نصب می‌شوند. طراحی و ترتیب آرماتورها بر اساس نیازهای سازه و نقشه‌های پروژه انجام می‌شود.
• طی دوره کیورینگ و عمل آوری: بعد از نصب آرماتورها، فرآیند کیورینگ (یعنی خشک شدن و تقویت بتن) آغاز می‌شود. در این مرحله، بتن به تدریج سفت و مقاوم می‌شود و سازه به پایداری نهایی خود می‌رسد.

کاشت آرماتور یکی از عناصر اساسی در ساخت سازه‌های بتنی است و باعث می‌شود سازه‌ها قوی‌تر، پایدارتر و مقاومتر در برابر بارهای مختلف باشند. این فرآیند با دقت و توجه به جزئیات انجام می‌شود تا سازه‌ها از لحاظ ایمنی و عمر مفید به بهترین شکل خدمت کنند.

 معایب کاشت میلگرد

کاشت میلگرد یا آرماتور در بتن به طور کلی با مزایا و معایب خود همراه است. در اینجا به برخی از معایب این عملیات اشاره می‌شود:

• هزینه: کاشت میلگرد نیاز به مواد و دستگاه‌های خاص دارد که ممکن است هزینه زیادی را به پروژه اضافه کند، همچنین هزینه کارگری برای نصب و تعویض آرماتورها نیز باید مد نظر باشد.
• زمان مصرفی: کاشت میلگرد زمان‌بر است و ممکن است به تاخیر در پیشروی پروژه منجر شود.
• پیچیدگی نصب: نصب آرماتورها و میلگردها نیاز به توجه و دقت بالا دارد و اشتباهات در نصب می‌تواند به مشکلات جدی در سازه منجر شود.
• تراکم و تاثیرات بر ساختار: اضافه کردن آرماتورها به بتن ممکن است تراکم در بتن ایجاد کرده و تاثیرات ظاهری بر روی ساختار داشته باشد.
• مشکلات ایمنی: کارگرانی که در فرآیند کاشت میلگرد شرکت می‌کنند، با خطرات ایمنی روبرو هستند. از جمله خطرات ممکن می‌توان به آسیب‌های فیزیکی و برش، سقوط از ارتفاع، و فشارهای مکانیکی اشاره کرد.
• نیاز به نگهداری و تعمیرات: سازه‌هایی که آرماتورها و میلگردها دارند، نیاز به نگهداری و تعمیرات منظم دارند تا از کاهش کیفیت و سلامت سازه جلوگیری شود.

در کل، معایب کاشت میلگرد باید با مزایای آن در نظر گرفته شوند و تصمیم‌گیری مناسب بر اساس نیازها و شرایط خاص هر پروژه انجام شود.

 کاشت میلگرد در بتن

سوال خیلی از افراد ممکن است این باشد که هزینه نهایی کاشت میلگرد در بتن چقدر است؟ بهتر است این را بدانید که قیمت میلگرد و هزینه کاشت آن در بتن به عوامل زیر بستگی دارد:

• عمق کاشت
• نوع کاشت
• شرایط کاشت
• نوع چسبی که استفاده می‌شود
• عمق سوراخکاری در بتن

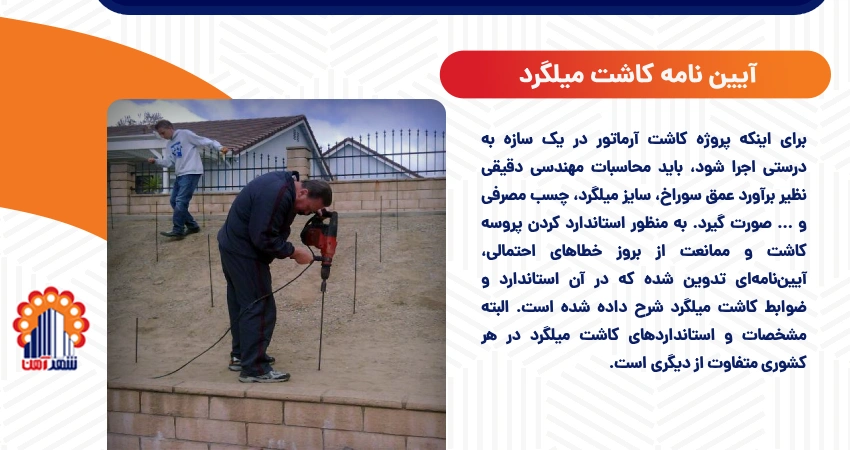

آیین نامه کاشت میلگرد

برای اینکه پروژه کاشت آرماتور در یک سازه به درستی اجرا شود، باید محاسبات مهندسی دقیقی نظیر برآورد عمق سوراخ، سایز میلگرد، چسب مصرفی و ... صورت گیرد. به منظور استاندارد کردن پروسه کاشت و ممانعت از بروز خطاهای احتمالی، آیین‌نامه‌ای تدوین شده که در آن استاندارد و ضوابط کاشت میلگرد شرح داده شده است. البته مشخصات و استانداردهای کاشت میلگرد در هر کشوری متفاوت از دیگری است.

آیین‌نامه بتن ایران یا به اختصار "آبا" ضوابطی را مشخص کرده که رعایت کامل مفاد آن از سوی مهندسان ساختمان و پیمانکاران الزامی است. آیین‌نامه بتن ایران کتابی است که در سال 1384 و در 368 صفحه به همت سازمان مدیریت و برنامه‌ریزی کشور منتشر شده است. برخی از مفاد این آیین‌نامه عبارتند از:

• طبق آیین‌نامه کاشت آرماتور، استفاده از مقاطع آج‌دار نسبت به مقاطع ساده مناسب‌تر است. زیرا میلگردهای آج‌دار اصطکاک و چسبندگی بهتر و بیشتری با بتن برقرار می‌کنند.
• بر اساس ضوابط این آیین نامه لازم است که مقاومت آرماتورها از طریق آزمایش میلگرد اندازه‌گیری شود.
• بر اساس آیین‌نامه کاشت میلگرد، آرماتورها باید در سه گرید A1 تا A3 با جنس فولاد نورد گرم باشند.
• طبق آیین نامه کاشت میلگرد، ضریب الاستیسیته فولاد برای کاشت آرماتور باید معادل حاصل ضرب 2 در 105 نیوتن بر میلی‌متر باشد.
• بر اساس ضوابط این آیین‌ نامه در کاشت میلگردهایی با سایز کمتر از 25 میلی‌متر، حداقل فاصله میان آرماتورهای کاشته شده باید معادل 25 میلی‌متر باشد.
• طبق ضوابط کاشت میلگرد، مناسب‌ترین نوع چسب کاشت میلگرد و انکرهای شیمیایی، اپوکسی‌ها هستند.

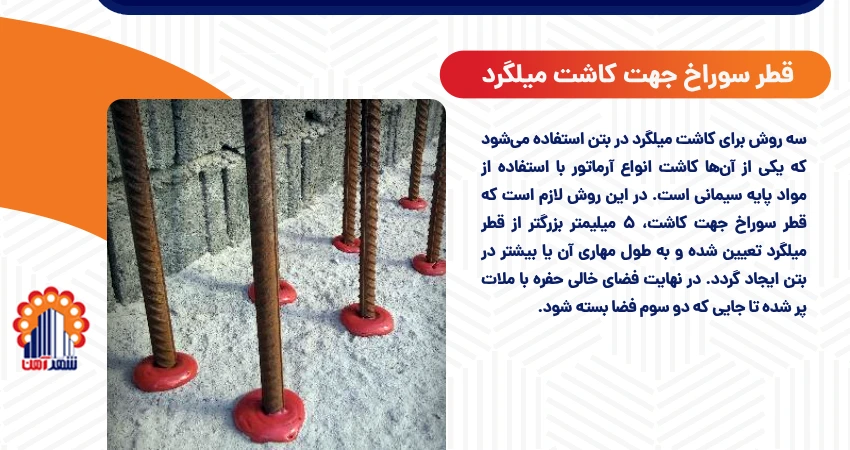

قطر سوراخ جهت کاشت میلگرد

سه روش برای کاشت میلگرد در بتن استفاده می‌شود که یکی از آن‌ها کاشت انواع آرماتور با استفاده از مواد پایه سیمانی است. در این روش لازم است که قطر سوراخ جهت کاشت، 5 میلیمتر بزرگتر از قطر میلگرد تعیین شده و به طول مهاری آن یا بیشتر در بتن ایجاد گردد. در نهایت فضای خالی حفره با ملات پر شده تا جایی که دو سوم فضا بسته شود.

روش دیگر با استفاده از چسب کاشت میلگرد اپوکسی است. در این روش، قطر سوراخ ایجاد شده باید کوچکتر باشد تا به چسب کمتری نیاز داشته باشید. از سوی دیگر سایز کوچکتر حفره باعث می‌گردد که فضای خالی اطراف چسب وجود نداشته باشد. در صورت وجود فضای اضافه، میلگرد کاشته شده لق زده و میزان استحکام آن کاهش پیدا می‌کند. به عنوان یک قاعده کلی، برای چسب‌های دو جزئی، قطر سوراخ معمولا 4 میلی‌متر بزرگتر از قطر آرماتور و برای چسب‌های سه جزئی، 10 میلی‌متر بزرگتر از قطر آرماتور در نظر گرفته می‌شود.

در بررسی استاندارد کاشت میلگرد، نوع مهار مکانیکی به عنوان یک روش متداول شناخته می‌شود. در این روش بر اساس روش‌های پیشین، قطر سوراخ ایجاد شده روی بتن جهت کاشت آرماتور باید حدود 2 میلیمتر (یا بعضا بزرگتر از قطر آرماتور) در نظر گرفته شود. در نهایت آرماتور با مهار مکانیکی داخل حفره قرار می‌گیرد.

جدول کاشت میلگرد با چسب هیلتی

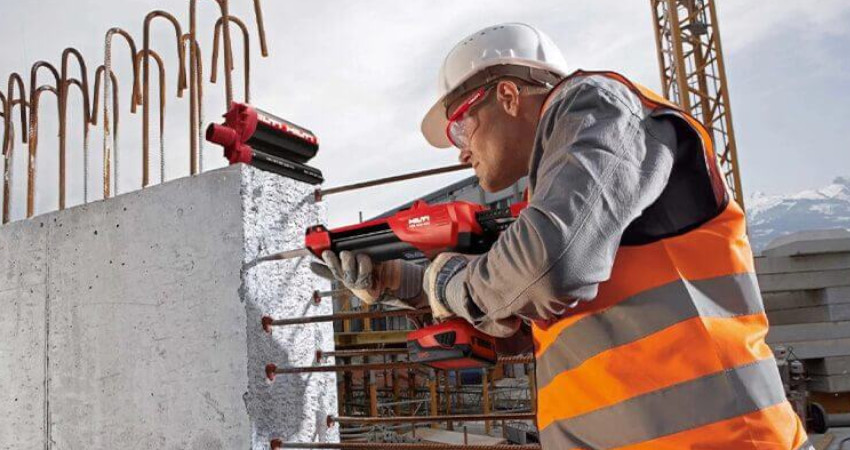

کاشت میلگرد یکی از راهکارهای متداول برای اتصال دو قطعه بتن به یکدیگر در صنعت ساختمان‌سازی است.  برای اجرای این روش به ابزارها و مواد مختلفی نیاز است که یکی از آن‌ها چسب هیلتی نام دارد. این چسب اصلاح شده پلیمری، به دلیل داشتن خاصیت چسبندگی بالا می‌تواند آرماتورها را به خوبی در بتن نگه داشته و از نابود شدن ظرفیت باربری آن جلوگیری کند. اطلاعات درج شده در جدول کاشت میلگرد با چسب هیلتی به شما کمک می‌نماید تا به صورت دقیق آرماتور را در محل مورد نظر قرار دهید.

رعایت الزامات ایمنی از مهم‌ترین موارد موجود در استاندارد و ضوابط کاشت میلگرد با چسب هیلتی است؛ با رعایت این نکات می‌توانید احتمال بروز خطا و آسیب را به حداقل برسانید. همچنین پیش از شروع استفاده از این چسب بهتر است که دستورالعمل درج شده روی بسته‌بندی آن را با دقت مطالعه کنید.

فرمول محاسبه کاشت میلگرد

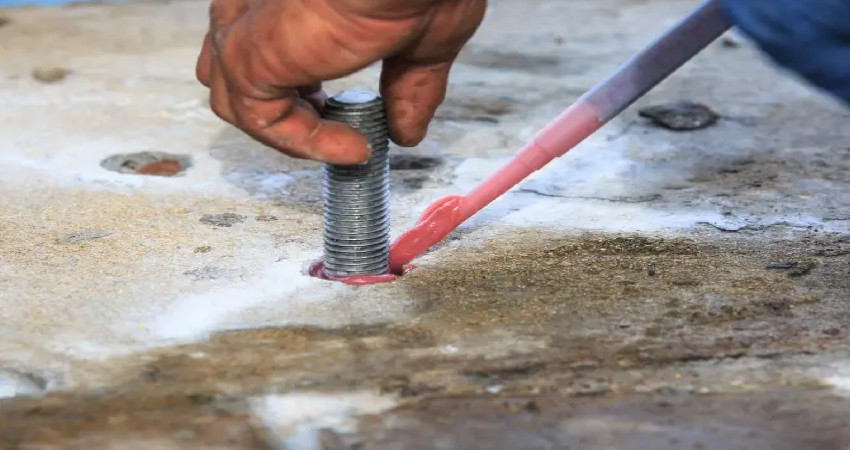

شرکت‌های تولیدکننده انکرهای شیمیایی معمولا ارقامی را برای انواع انکرها، اندازه آن‌ها، عمق کاشت، قطر سوراخ مورد نیاز و میزان چسب مصرفی اعلام می‌کنند. این ارقام به صورت پیش فرض هستند و اندازه‌های نهایی باید توسط کارشناس فنی مشخص شوند. کارشناس این پارامترها را با توجه به شرایط موجود تجزیه و تحلیل کرده و تاییدیه نهایی را صادر می‌کند.

کاشت آرماتور در بتن به دو روش کششی و فشاری انجام می‌گیرد. فرمول محاسبه حداقل طول کاشت آرماتور (Ld) کششی به شرح زیر است:

Ld= K1* K2* Ldb

در این فرمول، K1 دو مقدار متغیر دارد. حالت اول حالتی است که قطر کاور بتن روی مقطع فولادی کاشته شده از سه برابر قطر میلگرد کمتر باشد. همچنین فواصل عرضی میان آرماتورهای کاشته شده از مقدار 6 برابر قطر آرماتور کمتر باشد. در این شرایط ضریب K1 برابر با 1.5 در نظر گرفته می‌شود. در سایر موارد (حالت دوم)، ضریب K1 برابر با 1.2 خواهد بود. ضریب K2 نیز نشان دهنده مقدار مقطع فولادی لازم نسبت به مقطع فولادی کاشته شده است که برای تعیین آن طرح سازه مدنظر قرار می‌گیرد. Ldb عمق پایه میلگرد است و از فرمول زیر به دست می‌آید:

Ldb= (db* fy)/ (4*fb)

محاسبه حداقل طول کاشت آرماتور (Ldc) فشاری نیز از طریق فرمول زیر انجام می‌شود:

Ldc= a1* a2* Ldcb

پارامتر a1 مقدار آرماتور مورد نیاز بر اساس طرح سازه نسبت به مقدار آرماتور کاشته شده را نشان می‌دهد. در این روش a2 معمولا برابر با 1 در نظر گرفته می‌شود. Ldcb نیز نشان دهنده طول گیرایی مبنای میلگرد در فشار است که فرمول محاسبه آن عبارت است از:

Lcdb= (db* fy)/ (4* fb)

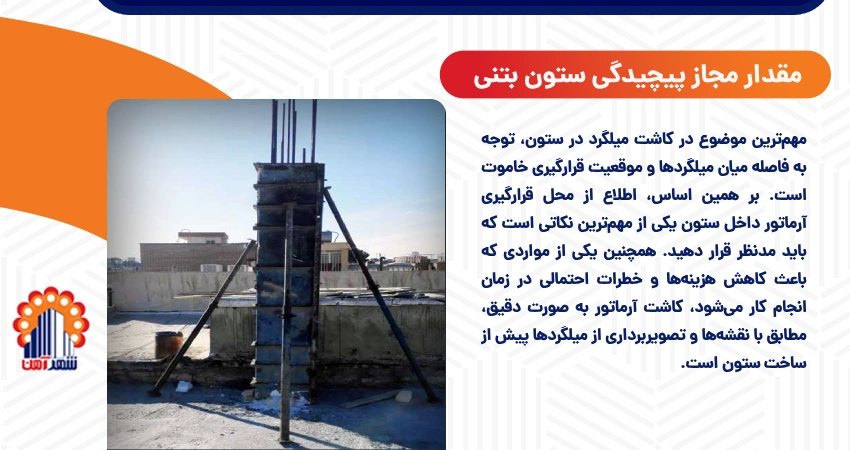

مقدار مجاز پیچیدگی ستون بتنی

مهم‌ترین موضوع در کاشت میلگرد در ستون، توجه به فاصله میان میلگردها و موقعیت قرارگیری خاموت است. بر همین اساس، اطلاع از محل قرارگیری آرماتور داخل ستون یکی از مهم‌ترین نکاتی است که باید مدنظر قرار دهید. همچنین یکی از مواردی که باعث کاهش هزینه‌ها و خطرات احتمالی در زمان انجام کار می‌شود، کاشت آرماتور به صورت دقیق، مطابق با نقشه‌ها و تصویربرداری از میلگردها پیش از ساخت ستون است. مقدار مجاز پیچیدگی ستون بتنی به عوامل مختلفی وابسته است:

• نوع، مقاومت و کیفیت بتن
• ابعاد و اندازه ستون
• نوع و قطر میلگرد
• نوع چسب مورد استفاده
• عمق کاشت
• بارهای وارده روی آرماتور کاشته شده

پیچیدگی بیش از حد ستون می‌تواند باعث کاهش مقاومت اتصال آرماتور به بتن شود. این اتفاق به دلیل ایجاد تنش‌های اضافی در اطراف حفره ایجاد شده در بتن و کاهش چسبندگی میان چسب و بتن رخ می‌دهد. استاندارد و ضوابط کاشت میلگرد، محدودیت‌هایی را برای مقدار مجاز پیچیدگی ستون مشخص کرده است.

این محدودیت‌ها نشان‌دهنده حداکثر انحراف مجاز محور ستون از خط قائم است. برای تعیین مقدار مجاز پیچیدگی ستون بتنی بهتر است که با مهندس ناظر یا طراح سازه خود مشورت نمایید. او بر اساس شرایط خاص پروژه این پارامتر را تعیین می‌کند. به یاد داشته باشید که کاشت میلگرد یک کار تخصصی است و باید توسط افراد متخصص و مجرب و با استفاده از تجهیزات اصولی انجام شود.

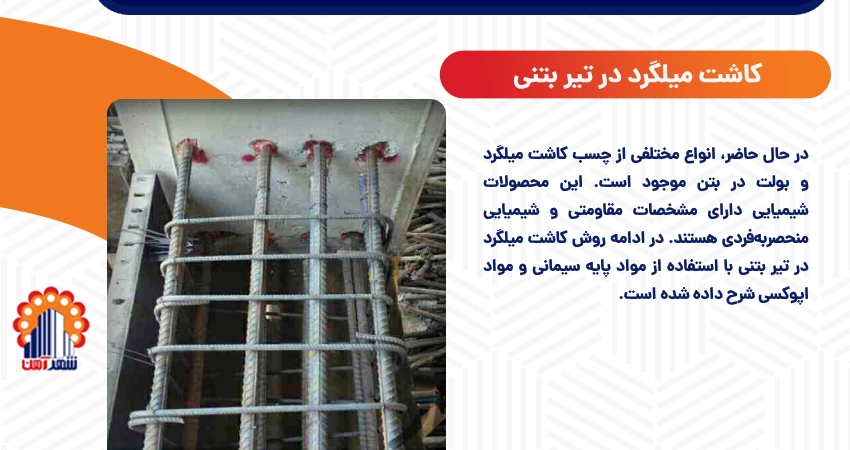

کاشت میلگرد در تیر بتنی

در حال حاضر، انواع مختلفی از چسب کاشت میلگرد و بولت در بتن موجود است. این محصولات شیمیایی دارای مشخصات مقاومتی و شیمیایی منحصربه‌فردی هستند. در ادامه روش کاشت میلگرد در تیر بتنی با استفاده از مواد پایه سیمانی و مواد اپوکسی شرح داده شده است. به طور کلی، در پروژه‌های ساختمانی به دلایل زیر اقدام به کاشت میلگرد در تیر بتنی به روش کاشت پایه سیمانی می‌کنند:

• فراموشی در تعبیه ریشه‌های ستون یا دیوار برشی
• اجرای ستون در مکانی غیر از محل تعیین شده در نقشه
• رفع خطا در محل نصب میلگرد
• اجرای عملیات به‌سازی و مقاوم سازی ساختمان

در این روش، با استفاده از دستگاه مغزگیر، سوراخی به قطر 5 میلیمتر بزرگتر از قطر میلگرد و به طول مهاری آن یا بیشتر، در بتن ایجاد می‌شود. داخل حفره ایجاد شده تا دو سوم ملات روان قرار می‌گیرد. این ملات دارای مواد منبسط شونده و روان ساز است. پس از آن، آرماتور یا بولت به کمک جک هیدرولیک با فشار به داخل سوراخ هدایت می‌شود. مواد داخل حفره در مدت زمان لازم عمل‌آوری شده و ملات به مقاومت مورد نیاز می‌رسد. اگر آرماتور کاشته شده آج‌دار باشد و فضای درون سوراخ نیز دندانه‌دار شده باشد، مقاومت کششی آن مطلوب خواهد بود.

روش کاشت آرماتور در تیر بتنی با مواد پایه اپوکسی نیز مانند روش کار با مواد پایه سیمانی است. در واقع در روش دوم به جای سیمان از رزین اپوکسی یا چسب کاشت آرماتور و بولت استفاده می‌شود. از آنجایی که چسبندگی این چسب‌ها زیاد است، قطر سوراخ و طول مهاری آن می‌تواند کوچکتر باشد.

کاشت میلگرد برای بالکن

مجموعه استاندارد و ضوابط کاشت میلگرد به منظور دستیابی به اهداف مختلفی رعایت می‌شوند. از تقویت تیرهای بتنی گرفته تا اضافه کردن الحاقات جدید به سازه از جمله این اهداف هستند. معمولا به منظور افزایش سطح اشغال بنا در وجه بیرونی تیرهای نما یا لبه آزاد اسلب منتهی به نما، آرماتورهایی کاشته می‌شود تا بخش جدیدی به سازه بتنی اضافه گردد. همچنین برای اتصال بخش‌های جدید مانند پلکان یا ستون‌های اضافی به سازه بتنی از این روش استفاده می‌شود. بدین ترتیب بدون نیاز به تخریب و بازسازی سازه می‌توان یک فضای جدید به آن اضافه کرد. این روش نسبت به روش تخریب و بازسازی مقرون‌به‌صرفه‌تر و سریع‌تر است.

نکته حائز اهمیت در این مورد، اعمال نیروهای جدید پیچشی به تیرهای نما است که باید حتما به دقت کنترل شوند. همچنین برای انجام این کار باید از ساختار تیرهای نما اطلاعات دقیقی داشته باشید تا کمترین آسیب به آن‌ها برسد. انواع چسب کاشت میلگرد نظیر چسب کاشت میلگرد زتکس بهترین گزینه برای نصب بولت در بتن بالکن هستند.
