جدول اشتال ipe

به دلیل متنوع بودن مصالح مورد استفاده در ساخت سازه، امکان پذیر نیست که تمام اطلاعات مواد اولیه ساخته شده از جنس فولاد از جمله میلگرد و تیر آهن را به خاطر سپرد. بنابراین به کتاب ها و جداولی نیاز داریم که این اطلاعات را در اختیار ما قرار دهند. در همین راستا جداولی تحت عنوان اشتال تهیه شده است که اطلاعات ارزشمند را در اختیار طراح و معمار می گذارند که می توانند با رجوع به آن ها و استفاده از داده های ذکر شده، طرح مورد نظر خود را ایجاد کنند. از جمله جداول اشتال می توان جدولipe یا پروفیل های مورد استفاده در ساخت و ساز را اشاره کرد که در این مقاله از شهرآهن به بررسی اجمالی آن می پردازیم.
نسخه اولیه جدول اشتال توسط مهندس آلمانی جمع آوری و در سال 1938 ارائه شد. نام این مهندس، خانم اشتابدر بورگر است که در رشته مهندسی سازهای فولادی تحصیل کرده بود و او را به عنوان اولین زن مهندس ساختمان آلمان نام گذاری کرده اند. جدول اشتال، جدول هایی را شامل می شود که دارای اطلاعات بسیاری در مورد انواع مختلف مصالحی می باشند که در سازه مورد استفاده قرار می گیرند. داده ها و اطلاعاتی که این جداول دارا هستند، شامل ابعاد و وزن های مختلف مصالح عمرانی می شوند. اطلاعات ثبت شده در جداول اشتال، از استانداردهای بین المللی گرفته شده است و به صورت خلاصه و سریع می توان به اطلاعات مورد نیاز دسترسی داشت.

داده های موجود در جدول اشتال ipe

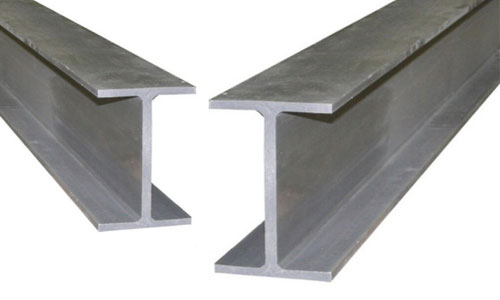

با توسعه ساخت و ساز و همچنین افزایش در استفاده از مواد ساخته شده از جنس فولاد، نیاز به جداول و هند بوک های مهندسی بیش از پیش مورد توجه قرار گرفته است، علاوه بر این در سال های اخیر سازه هایی مورد طراحی و اجرا قرار گرفته اند که متداول نبوده و نیاز به اطلاعات دقیق برای طراحی و کاربرد مواد اولیه در آن ها بوده است. با توجه به موارد ذکر شده جداول و استانداردهای متنوعی در زمینه مواد فولادی از جمله ipe در دسترس وجود دارد و دارای اطلاعات و داده های دقیقی هستند و سبب شده تصمیم گیری در مورد انتخاب مصالح در زمان کوتاهی و با دقت بالا صورت پذیرد. از جمله موادی که در ساخت و ساز بسیار کاربرد دارد، می توان به پروفیل هایی را اشاره کرد که به صورت عامیانه به آن ها تیرآهن گفته می شود. مشخصات پروفیل ساختمانی در جداول اشتال بیان شده است و تمام ابعاد و وزن هر نمونه را بیان می کند. در جدول های مربوط به تیرآهن های ساختمانی علاوه بر ابعاد، اطلاعاتی از جمله ممان اینرسی حول محورهای مختصاتی، حجم هر نمونه، چگالی و سایر انحناهای موجود در نمونه اصلی بیان شده است و طراح می تواند به توجه به این اندازه ها آیتم مورد نظر خود را با توجه به شرایط واقعی موجود در محل و اطلاعات ذکر شده در جدول انتخاب کند.

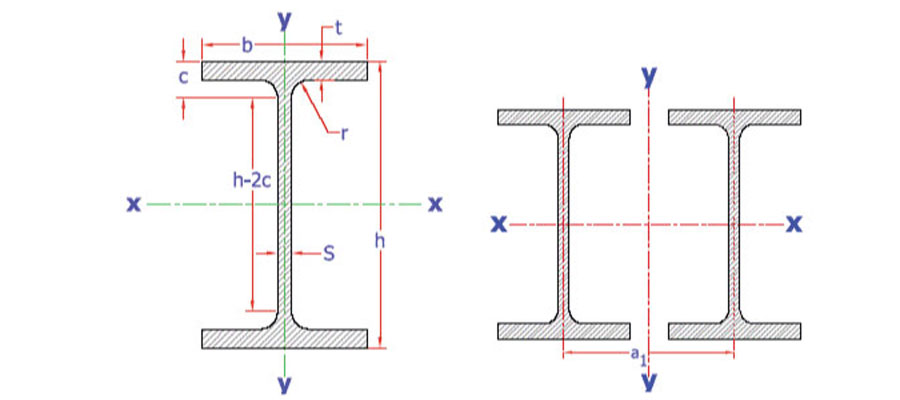

جدول اشتال تیرآهن ipe به شکل زیر است:

IPE	h mm	b mm	s mm	t mm	r mm	c mm	h-2c mm	A cm2	G kg/m	Jx cm4	Wx cm3	ix cm	Jy cm4	Wy cm3	iy cm	a1 mm	rT mm
80	80	46	3.8	5.2	5	10.2	59	7.64	6	80.1	20	3.24	8.49	3.69	1.05	63	12.2
100	100	55	4.1	5.7	7	12.7	74	10.3	8.1	171	34.2	4.07	15.9	5.79	1.24	79	14.6
120	120	64	4.4	6.3	7	13.3	93	13.2	10.4	318	53	4.9	27.7	8.65	1.45	96	16.9
140	140	73	4.7	6.9	7	13.9	112	16.4	12.9	541	77.3	5.74	44.9	12.3	1.65	112	19.3
160	160	82	5	7.4	9	16.4	127	20.1	15.8	869	109	6.58	68.3	16.7	1.84	129	21.7
180	180	91	5.3	8	9	17	146	23.9	18.8	1320	146	7.42	101	22.2	2.06	145	24
200	200	100	5.6	8.5	12	20.5	159	28.5	22.4	1940	194	8.26	142	28.5	2.24	162	26.4
220	220	110	5.9	9.2	12	21.2	177	33.4	26.2	2770	252	9.11	205	37.3	2.48	179	29.1
240	240	120	6.2	9.8	15	24.8	190	39.1	30.7	3890	324	9.97	284	47.3	2.6	196	31.8
270	270	135	6.6	10.2	15	25.2	219	45.9	36.1	5790	429	11.2	420	62.2	3.02	220	35.6
300	300	150	7.1	10.7	15	25.7	248	53.8	42.2	8360	557	12.5	604	80.5	3.35	245	39.5
330	330	160	7.5	11.5	18	29.5	271	62.6	49.1	11770	713	13.7	788	98.5	3.55	270	42.1
360	360	170	8	12.7	18	30.7	298	72.7	57.1	16270	904	15	1040	123	3.79	294	44.7
400	400	180	8.6	13.5	21	34.5	331	84.5	66.3	23130	1160	16.5	1320	146	3.95	326	47.1
450	450	190	9.4	14.6	21	35.6	378	98.8	77.6	33740	1500	18.5	1680	176	4.12	365	49.4
500	500	200	10.2	16	21	37	426	116	90.7	48200	1930	20.4	2140	214	4.31	404	51.8
550	550	210	11.1	17.2	24	41.2	467	134	106	67120	2440	22.3	2670	254	4.45	442	54
600	600	220	12	19	24	43	514	156	122	92080	3070	24.3	3390	308	4.66	481	56.5

نحوه استفاده از جدول اشتال ipe

نکات بسیار متعددی از جمله طول، عرض، ارتفاع، وزن و ابعاد سایر قسمت ها در جدول اشتال آمده است. طراح با در نظر گرفتن موقعیت مورد نظر و تحمل بار مورد نیاز و با جستجو در این جداول آیتم مورد نیاز خود را انتخاب می کند و در نهایت با صرف زمان کوتاهی این فرآیند صورت می گیرد. در زمان کنونی همواره سعی می شود ساخت و ساز به صورت بهینه و استاندارد انجام شود؛ بنابراین نیاز به جداول و هند بوک های مهندسی که مطالب مورد نیاز را در اختیار مهندسین و طراحان قرار دهند مورد توجه زیادی قرار گرفته است و برای گرفتن مجوز و تاییدیه ها باید رعایت شوند.
