جدول اشتال پروفیل

پروفیل فولادی به قطعاتی گفته می شود که دارای سطح مقطع ثابت هستند و البته هر کدام از این قطعات مشخصات مختلفی دارند که دانستن آن برای مهندسین عمران لازم است. مشخصات مقاطعی مانند میلگرد، تیرآهن، لوله، تسمه، چهارپهلو، ناودانی و غیره، با توجه به پر کاربرد بودن شان در دسته هایی مجزا توصیف می شوند. جدول اشتال ابزاری کاربردی در طراحی سازه است. کتاب جدول اشتال خانم مارتا اشنایدر بورگر که در سال 1938 گردآوری شد، اطلاعاتی را در خصوص اندازه، ضخامت، چگالی و دیگر اطلاعات انواع پروفیل ها در اختیار قرار می دهد. یکی از مهم ترین کاربردهای جدول اشتال، آگاهی از استحکام و کارایی فلزات مختلف است. هر سازه ای استاندارد خاص خود را دارد که داشتن اطلاعات کاربردی برای به کار گیری این استانداردها ضروری است. یک عامل مهم در ساخت سازه های مختلف، استفاده از مقاطعی مانند پروفیل هاست که با استفاده از جدول اشتال، امکان انتخاب بهترین مقاطع از نظر وزن و کیفیت فراهم می شود.  خوشبختانه امروزه نرم افزارهای مختلفی چه برای اندروید و چه برای آی او اس ارائه شده که جدول اشتال را در قابل برنامه ای کاربردی در خود دارند. عملکرد این نرم افزار ها مانند دایره المعارف بوده و با جستجو در قسمت مورد نظر، می توان اطلاعات دقیق پروفیل مورد نظر را مشاهده کرد. همچنین برای افرادی که کمتر به استفاده از نرم افزارهای دیجیتال علاقه دارند، نسخه های چاپی از این جدول نیز در دسترس است. پروفیل ها در انواع مربع و مستطیل در بازار موجودند که در این مقاله از شهر آهن به بررسی جداول اشتال آن ها می پردازیم. شما عزیزان می توانید برای خرید و استعلام قیمت انواع قوطی و پروفیل با شهر آهن همراه شوید.

جدول اشتال پروفیل مستطیل

در ادامه جدول اشتال پروفیل مستطیل را مشاهده می کنیم:

a X b X s mm	F cm2	G kg/m	Jx cm4	Wx cm3	ix cm	Jy cm4	Wy cm3	iy cm
50 X 30 X 2.9	4.23	3.32	13.4	5.36	1.78	5.88	3.92	1.18
50 X 30 X 4	5.62	4.41	16.9	6.75	1.73	7.25	4.83	1.14
60 X 40 X 2.9	5.39	4.23	26	8.67	2.2	13.7	6.83	1.59
60 X 40 X 4	7.22	5.67	33.3	11.1	2.15	17.3	8.65	1.55
70 X 40 X 2.9	5.97	4.69	38.1	10.9	2.53	15.7	7.83	1.62
70 X 40 X 4	8.02	6.3	49.2	14.1	2.48	19.9	9.95	1.58
80 X 40 X 2.9	6.55	5.14	53.1	13.3	2.85	17.7	8.83	1.64
80 X 40 X 4	8.82	6.93	69	17.3	2.8	22.5	11.3	1.6
80 X 40 X 5	10.8	8.47	81.7	20.4	2.75	26.2	13.1	1.56
90 X 50 X 3.2	8.46	6.64	89.7	19.9	3.26	35.5	14.2	2.05
90 X 50 X 4	10.4	8.18	108	24	3.22	42.3	16.9	2.02
90 X 50 X 5	12.8	10	129	28.7	3.18	49.9	19.9	1.98
100 X 50 X 3.6	10.2	7.98	129	25.8	3.56	42.9	17.2	2.05
100 X 50 X 4.5	12.5	9.83	155	31	3.52	50.9	20.4	2.02
100 X 50 X 5.6	15.3	12	184	36.8	3.47	59.4	23.8	1.97
100 X 60 X 3.6	10.9	8.55	146	29.1	3.66	65.2	21.7	2.45
100 X 60 X 4.5	13.4	10.5	176	35.1	3.62	77.9	26	2.41
100 X 60 X 5.6	16.4	12.9	209	41.8	3.57	91.8	30.6	2.37
120 X 60 X 4	13.5	10.6	247	41.1	4.27	82.7	27.6	2.47
120 X 60 X 5	16.6	13	296	49.3	4.22	98.2	32.7	2.43
120 X 60 X 6.3	20.5	16.1	354	59	4.16	116	38.6	2.38
140 X 80 X 4	16.7	13.1	438	62.5	5.12	183	45.7	3.31
140 X 80 X 5	20.6	16.2	529	75.6	5.07	220	55	3.27
140 X 80 X 6.3	25.5	20	639	91.3	5.01	263	65.8	3.21
160 X 90 X 4.5	21.2	16.6	715	89.4	5.81	293	65.1	3.72
160 X 90 X 5.6	25.9	20.4	858	107	5.75	350	77.7	3.67
160 X 90 X 7.1	32.2	25.3	1030	129	5.67	418	92.9	3.6
180 X 100 X 5.6	29.3	23	1240	137	6.5	496	99.1	4.11
180 X 100 X 7.1	36.4	28.6	1500	167	6.41	597	119	4.05
180 X 100 X 8.8	44.2	34.7	1760	196	6.32	696	139	3.97
200 X 120 X 6.3	37.7	29.6	2010	201	7.3	910	152	4.91
200 X 120 X 8	47	36.9	2440	244	7.21	1100	183	4.84
200 X 120 X 10	57.4	45.1	2890	289	7.1	1290	216	4.75
220 X 120 X 6.3	40.2	31.6	2540	231	7.95	992	165	4.97
220 X 120 X 8	50.2	39.4	3100	281	7.85	1200	200	4.89
220 X 120 X 10	61.4	48.2	3680	335	7.74	1410	236	4.8
260 X 140 X 6.3	47.8	37.5	4260	328	9.44	1630	233	5.85
260 X 140 X 8	59.8	46.9	5220	402	9.35	1990	284	5.77
260 X 140 X 10	73.4	57.6	6260	481	9.23	2370	339	5.68
260 X 180 X 6.3	52.8	41.5	5070	390	9.8	2880	320	7.39
260 X 180 X 8	66.2	52	6240	480	9.71	3540	393	7.31
260 X 180 X 10	81.4	63.9	7510	578	9.6	4240	472	7.22
280 X 180 X 7.1	62	48.7	6730	481	10.4	3410	379	7.42
280 X 180 X 8.8	75.9	59.6	8100	578	10.3	4090	454	7.34
280 X 180 X 11	93.2	73.2	9720	695	10.2	4890	543	7.24
280 X 220 X 8	75.8	59.5	8650	618	10.7	5970	543	8.88
280 X 220 X 10	93.4	73.3	10460	747	10.6	7210	656	8.79
280 X 220 X 12.5	115	90.1	12540	896	10.5	8620	784	8.67
320 X 180 X 8.8	82.9	65.1	11230	702	11.6	4600	511	7.45
320 X 180 X 10	93.4	73.3	12510	782	11.6	5110	568	7.4
320 X 180 X 12.5	115	90	14990	937	11.4	6090	677	7.29
320 X 220 X 8.8	89.9	70.6	12930	808	12	7270	661	8.99
320 X 220 X 10	101	79.6	14430	902	11.9	8090	736	8.93
320 X 220 X 12.5	125	97.9	17360	1080	11.8	9700	882	8.82
360 X 220 X 10	109	85.9	19210	1070	13.3	8980	816	9.06
360 X 220 X 12.5	135	106	23170	1290	13.1	10780	980	8.94
360 X 220 X 16	169	132	28190	1570	12.9	13030	1180	8.79
400 X 260 X 11	137	108	30330	1520	14.9	15610	1200	10.7
400 X 260 X 14.2	174	137	37610	1880	14.7	19280	1480	10.5
400 X 260 X 17.5	211	166	44440	2220	14.5	22680	1740	10.4

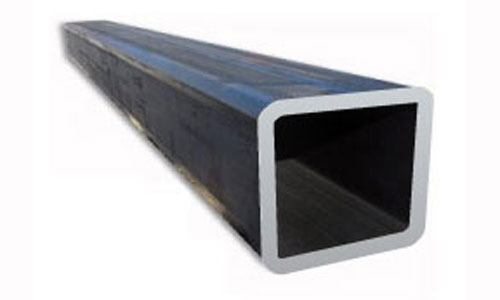

 جدول اشتال پروفیل مربع

حال به بررسی جدول اشتال پروفیل مربع می پردازیم:

a X s mm	F cm2	G mmkg/m	J cm4	W cm3	i cm
40 X 2.9	4.23	3.32	9.66	4.83	1.51
40 X 4	5.62	4.41	12.1	6.05	1.47
50 X 2.9	5.39	4.23	19.8	7.94	1.92
50 X 4	7.22	5.67	25.4	10.1	1.87
60 X 2.9	6.55	5.14	35.5	11.8	2.33
60 X 4	8.82	6.93	45.9	15.3	2.28
60 X 5	10.8	8.47	54.1	18	2.24
70 X 3.2	8.46	6.64	62.7	17.9	2.72
70 X 4	10.4	8.18	75.3	21.5	2.69
70 X 5	12.8	10	89.6	25.6	2.65
80 X 3.6	10.9	8.55	106	26.4	3.11
80 X 4.5	13.4	10.5	127	31.7	3.08
80 X 5.6	16.4	12.9	151	37.6	3.03
90 X 3.6	12.3	9.68	153	34	3.52
90 X 4.5	15.2	11.9	185	41	3.48
90 X 5.6	18.6	14.6	220	49	3.44
100 X 4	15.2	12	233	46.6	3.91
100 X 5	18.8	14.7	281	56.3	3.87
100 X 6.3	23.3	18.3	339	67.8	3.82
120 X 4.5	20.5	16.1	452	75.3	4.7
120 X 5.6	25.1	19.7	544	90.6	4.65
120 X 6.3	28	22	598	99.7	4.62
140 X 5.6	29.6	23.3	885	126	5.47
140 X 7.1	37	29	1080	154	5.4
140 X 8.8	45	35.3	1280	182	5.33
160 X 6.3	37.7	29.6	1460	183	6.23
160 X 8	47	36.9	1780	222	6.15
160 X 10	57.4	45.1	2100	263	6.05
180 X 6.3	42.8	33.6	2120	236	7.05
180 X 8	53.4	41.9	2590	288	6.97
180 X 10	65.4	51.4	3090	343	6.87
200 X 6.3	47.8	37.5	2960	296	7.86
200 X 8	59.8	46.9	3620	362	7.78
200 X 10	73.4	57.6	4340	434	7.69
220 X 6.3	52.8	41.5	3980	362	8.68
220 X 8	66.2	52	4890	445	8.6
220 X 10	81.4	63.9	5890	535	8.5
260 X 7.1	70.5	55.4	7450	573	10.3
260 X 8.8	86.4	67.8	8980	691	10.2
260 X 11	106	83.6	10830	833	10.1
280 X 8	85.4	67	10430	745	11
280 X 10	105	82.8	12650	903	11
280 X 12.5	130	102	15220	1090	10.8
320 X 10	121	95.3	19240	1200	12.6
320 X 12.5	150	118	23270	1450	12.5
320 X 16	188	148	28430	1780	12.3
360 X 10	137	108	27790	1540	14.2
360 X 12.5	170	133	33740	1870	14.1
360 X 16	214	168	41450	2300	13.9
400 X 12.5	190	149	46970	2350	15.7
400 X 16	239	188	57950	2900	15.6
400 X 20	294	231	69400	3470	15.4
