جدول اشتال ورق

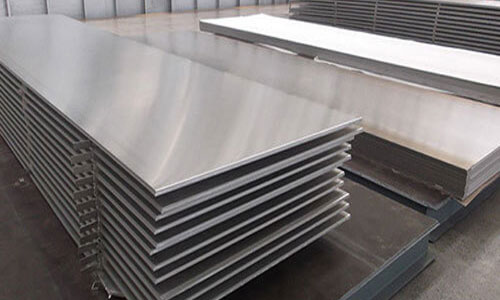

ورق فولادی یک تکه فلز نازک است که طی فرایندهای صنعتی شکل می گیرد و کاربردهای فراوانی دارد. آهنگران چندین نوع فرایند را روی این ورق ها اعمال می کنند تا به محصولاتی قابل استفاده در صنایع مختلف تبدیل شوند. با توجه به اندازه و ضخامت ورق های فولادی، کاربردهای آن متفاوت است. معمولا این ضخامت کمتر از 6 میلی متر است. ضخامت ورق ها را معمولا با عنوان پیمانه، نام می برند و تعداد پیمانه های بیشتر نشان دهنده ی فلز نازک تر است. به طور مثال، ورق های فولادی معمولا بین 7 تا 30 پیمانه هستند. از موارد استفاده ی ورق می توان به صنایع ساختمان سازی، خودروسازی، بال هواپیما اشاره کرد و در سالیان گذشته از این محصول حتی به عنوان زره در جنگ ها استفاده می شد. ورق ها می توانند از آلیاژها و فلزات مختلفی ساخته شوند. این محصولات به دو روش نورد سرد و نورد گرم تهیه می شوند که در نوع اول به آن ورق روغنی و در نوع دوم به آن ورق سیاه گفته می شود. دلیل نام گذاری ورق روغنی این است که در طی فرایند نورد سرد، کیفیت این محصول لطمه ای نمی بیند و سطح آن درخشان و براق باقی می ماند. از موارد مصرف زیاد ورق های روغنی می توان به ساخت بدنه ی خودروها و لوازم خانگی اشاره کرد. انواع ورق های روغنی عبارتند از: ورق معمولی ST12، ورق نیمه کششی ST13، ورق فوق کششی ST14، ورق لعاب پذیر EK2 و ورق ضد سایش QSTE. از این جدول می توانید برای کسب اطلاعات مختلفی درباره انواع ورق فلزی از جمله: ورق سیاه فولاد مبارکه اصفهان و سایر ورق های موجود در فروشگاه شهرآهن، استفاده نمایید.

نکاتی درباره جدول اشتال ورق

برای محاسبه ی مشخصات هندسی ورق در حالت نیم رخ مقطع فولادی از جدول اشتال ورق استفاده می شود. جداول اشتال جداولی پرکاربرد برای متخصصین امر ساخت و ساز می باشند و برای انواع مقاطع جدول های مختلفی وجود دارد. نام این جدول از روی نام مهندس زن آلمانی یعنی مارتا اشنایدر بورگر گرفته شده است. این خانم که نخستین مهندس زن کشور آلمان در امر ساخت و ساز بود، با جمع آوری اطلاعات گوناگون این جداول را در سال 1938 تحت کتابچه ای به نام کتاب اشتال معرفی کرد. با استفاده از این جدول می توان وزن ورق را محاسبه نمود. محاسبه ی وزن از این نظر حائز اهمیت است که اشتباه در این امر می تواند موجب خسارت های زیاد گردد و برای به حداقل رساندن اشتباهات و بالا بردن دقت، استفاده از جدول اشتال ضروری است.

اطلاعات موجود در جدول اشتال ورق

برای تنظیم جدول اشتال ورق فولادی، دو متغیر عرض و ضخامت آن بر حسب میلی متر در نظر گفته می شوند و جرم وزنی آن یعنی 7.8 را در نظر می گیریم. محدوده ضخامت ورق در این جدول بین 5 تا 80 میلی متر بوده و عرض آن نیز بین 16 تا 28 سانتی متر است. اعداد جدول اشتال ورق از حاصل ضرب ضخامت در عرض ورق در طول ورق (همگی بر حسب میلی متر) و سپس ضرب عدد حاصل در 0.00000785 به دست می آیند. برای استخراج وزن ورق فولادی از جدول اشتال ورق، محل تلاقی ضخامت و پهنای ورق مورد نظر در جدول اشتال را می یابیم و بدین طریق وزن ورق فولادی تعیین می شود.

وزن = طول * عرض * ضخامت * 0.00000785

دقت کنید که اعداد بر حسب میلی متر هستند.



ضخامت s برحسب میلیمتر													پهنا b برحسب میلیمتر
80	60	50	40	30	25	20	15	12	10	8	6	5
100	75.4	62.8	50.2	37.7	31.4	25.1	18.8	15.1	12.6	10.0	7.54	6.28	160
113	84.4	70.7	56.5	42.4	35.3	28.3	21.2	17.0	14.1	11.3	8.48	7.07	180
126	94.2	78.5	62.8	47.1	39.3	31.4	23.6	18.8	15.7	12.6	9.42	7.85	200
138	104	86.4	69.1	51.8	43.2	34.5	25.9	20.7	17.3	13.8	10.4	8.64	220
151	113	94.2	75.4	56.5	47.1	37.7	28.3	22.6	18.8	15.1	11.3	9.42	240
157	118	98.1	78.5	58.9	49.1	39.3	29.4	23.6	19.6	15.7	11.8	9.81	250
163	122	102	81.6	61.2	51.0	40.8	30.6	24.4	20.4	16.3	12.2	10.2	260
176	132	110	87.9	65.9	54.9	44.0	33.0	26.4	22.0	17.6	13.2	11.0	280
