فلنج گلودار فولادی

فلنج گلودار فولادی یا به عبارت دیگر (WN FLANGE)، یکی از رایج ترین و پرکاربردترین مدل های از فلنج است. به طور کلی فلنج های گلودار فولادی در 3 نوع 150، 300 و 600 جزو پرفروش ترین و رایج ترین فلنج ها هستند و نوع اتصال آنها اغلب روزه ای می باشد. در مواقعی که تنش های موجود (ارتعاشی، ضربه ای و ..) زیاد باشد، فلنج گلودار فولادی بهترین و مناسب ترین گزینه ی انتخابی است.

ویژگی های فلنج گلودار فولادی

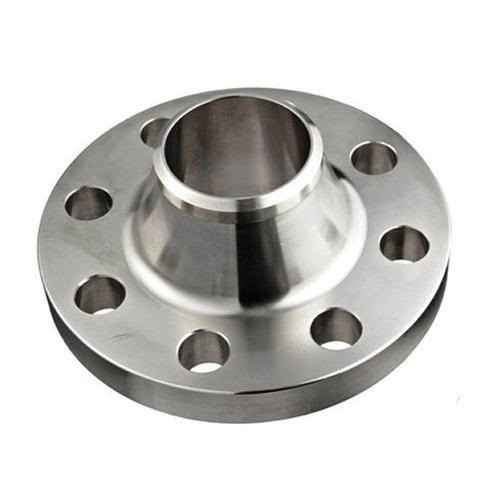

همانطور که از نام این فلنج مشخص است، دارای گردنی مخروطی شکل می باشد و آن را در بین سایر فلنج ها متمایز کرده است. برای استفاده از این مدل فلنج بایستی قسمت گلودار فلنج به داخل لوله قرار داده شود و با کمک جوش بات ولد (Butt Weldd) به لوله متصل شود. گردن مخروطی شکل این نوع فلنج گلودار سبب شده تا در برابر دمای زیاد، تنش های موجود و فشار بالا مقاوم باشد. شعاع گردن براساس قطر لوله تعیین می گردد.

شعاع گردن براساس قطر لوله تعیین می گردد. در حقیقت این مدل از فلنج ها در دمای زیر صفر درجه و فشارهای قوی گزینه ی بسیار مناسبی می باشد. همین امر موجب شده تا میزان بار نوسانی وارد شده به فلنج سرشکن شود. مشخصاتی که قسمت انتهایی گردن فلنج گلودار فولادی دارد، باید با مشخصات نوع لوله ای که به آن جوش داده شده از نظر ضخامت و قطر یکسان باشد.

علاوه بر این موارد ذکر شده، ساختمان این نوع فلنج فولادی به گونه ای است که صفحه فلنج را از قسمت گرم شده دور نگه می دارد. مازاد بر این ساختمان آن به گونه ای است تا از برخورد ماده ی در حال انتقال با برجستگی های لوله ناشی از جوشکاری جلوگیری کند. به همین علت این فلنج گلودار فولادی از مقاومت بالایی در برابر خوردگی تجهیزات برخوردار است.

انواع کلاس های فلنج گلودار فولادی

مطابق با استانداردها فلنج انواع کلاس های فلنج گلودار فولادی به کلاس های 150، 300، 400، 600، 900، 1500 و 2500 تولید و عرضه ی بازار شده اند. این نوع فلنج ها به وسیله ی پیچ و مهره با جوشکاری به لوله و شیرآلات وصل می شوند. این سری از فلنج های گلودار به سادگی به لوله های مانیسمان وصل می شوند. قسمت دیگر آن با وسیله ی پیچ و مهره به شیرهایی با سایز بزرگ وصل می شوند.

فلنج گلودار کلاس 150: فلنج های کلاس 150 در مکان هایی استفاده می گردند که نیاز به تحمل فشار و دمای بالایی داشته باشند.

فلنج های کلاس های 400: فلنج های کلاس 400 به دلیل کاربرد بسیار کمی که دارند، در ایران تولید نمی شوند.

فلنج گلودار فولادی کلاس WN300: یکی از بهترین و پرفروش ترین فلنج های گلودار فولادی است. این نوع فلنج دارای سطحی برجسته بوده و جنس آنها از فولاد خالص است. نوع اتصال آنها با استفاده از پیچ و گسکت است.

فلنج گلودار کلاس 600: یک مدل بسیار قوی از انواع فلنج گلودار فولادی است. برای اتصال این فلنج از گسکت استفاده می شود و بر روی سطح آن شیارهای استانداری وجود دارد که قدرت تحمل فشار بالا را دارد.

یک مدل دیگر دیگر از فلنج گلودار فولادی وجود دارد که اتصالات فشار قوی (تا 5000 فشار بار تحمل نموده) می باشد و بیشتر در لوازم موتور خانه از آن استفاده می شود.

نکته ی قابل توجهی که در هنگام انتخاب و خرید این مدل فلنج ها بایستی به آن توجه ویژه نمایید این است که بایستی با توجه به میزان حساسیت و هدف پروژه، نوع فلنج گلودار فولادی را انتخاب و خریداری کنید. چنانچه از لوله های کوچک و باریک تر ( جهت انجام پروژه های ضعیف) استفاده می نمایید. بایستی از مدل های بدون گلو همانند فلنج کور استفاده نمایید. در غیر این صورت جهت انجام پروژه های قوی باید از فلنج های گلودار قوی باید استفاده کنید.

کاربرد فلنج گلودار فولادی

آب بندی بسیار مناسب، مقاومت بالا در برابر فشار و دمای بالا، کیفیت بالا و ... در فلنج گلودار فولادی موجبات برتری و فروش بالای این نوع فلنج ها در میان فلنج های دیگر در بازار شده است. برخی از کاربردهای فلنج گلودار فولادی عبارتند از:

از این نوع فلنج ها در سنجش تهویه استفاده می شود.

تسهیل در پیدا کردن انواع ترک های موجود.

توزیع نمودن انواع تنش ها در خطوط لوله.

سایر خطوط لوله ای که مواد عبوری در آن بسیار پر خطر و قابل اشتعال است، استفاده می کنند.

در فشار و دمای بالا استفاده می شود.

مقاومت بالا در برابر نوسانات و ارتعاشات.

قیمت فلنج گلودار فولادی

قیمت های انواع فلنج گلودار فولادی بر اساس میزان تحمل و طول سایز در نظر گرفته می شود. در حقیقت به هر میزان که تحمل فشار آن بیشتر باشد، قیمت آن بالاتر است. شایان ذکر است بدانید که هزینه ی نصب و پیاده سازی این نوع فلنج ها قیمت کمتری دارد. جهت اطلاع از لیست قیمت فلنج گلودار فولادی به سایت شهرآهن مراجعه نمائید و در صورت نیاز به کسب اطلاعات بیشتر با شماره مندرج در سایت تماس حاصل فرمایید.
