بررسی مشخصات فنی لوله داربست و اجزای تشکیل دهنده آن

آگاهی از مشخصات فنی لوله داربست، در خرید راحت ترین محصول به شما کمک خواهد کرد. لوله های داربست جزو آن دسته از محصولاتی محسوب می‌شوند که آشنایی با مشخصات و نحوه اجرای آن بسیار حائز اهمیت است، چراکه در صورت عدم اطلاعات کافی در رابطه با این محصول، ممکن است خسارت های زیادی به بار آید. محصول فوق را تحت عنوان لوله ۵ نیز می شناسند و در ساختمان سازی کاربرد زیادی دارد. برای دریافت اطلاعات بیشتری در رابطه با مشخصات فنی لوله داربست با ما همراه باشید. در ادامه با انواع داربست و اجزای تشکیل دهنده داربست نیز آشنا می شوید.

---

لوله داربستی چیست؟

معمولا هنگام ساخت و ساز برای دسترسی به نقاط دشوار، از داربست های ساختمانی استفاده می شود. این محصولات شامل لوله هایی با اندازه ۳ الی ۶ متر و قطر خارجی ۴۸.۳ میلیمتر هستند. لوله های داربست با روش های مختلف به یکدیگر متصل شده و سازه داربست را تشکیل می دهند. در حالت کلی، برای ساخت داربست از میله هایی با جنس چوب یا فلز استفاده می کنند که عدم به کارگیری مناسب آن ها، سبب به بار آمدن خسارت های جبران ناپذیری می شود. این سازه‌ها در فاصله ۳۰ الی ۴۰ سانتی متر از ساختمان واقع می‌شوند. البته نظر طراح ساختمان نیز در این رابطه بی تاثیر نخواهد بود. در مجموع بسته به نوع موقعیتی که میخواهید از داربست استفاده کنید، مشخصات فنی لوله داربست تعیین می شود.

---

انواع داربست ها

برای فهم بهتر مشخصات فنی لوله داربست بهتر است با انواع داربست آشنا شوید:

1. داربست چکشی ستاره
2. داربست های مثلثی
3. داربست چکشی کاسه ای
4. داربست های معلق
5. داربست پایه دار

در ادامه ی مطلب توضیحات تکمیلی تر از هر یک از این داربست ها را ارائه میدهیم:

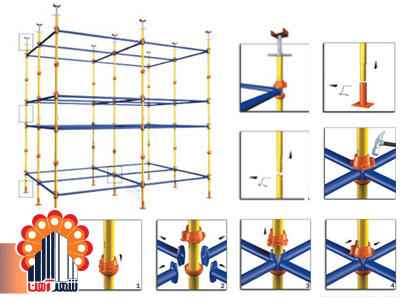

1- داربست چکشی ستاره

داربست های چکشی ستاره ، دارای مهارهای افقی و پایه های قائم هستند که طول پایه های آن 3، 2.5 ، 1.5 ، 1 و 0.5 متر می باشد. مهارهای افقی به سادگی با ضربه چکش، بر روی پایه های داربست سوار می شود. داربست های چکشی ستاره با قرار دادن سرجک‌های قابل رگلاژ در قسمت بالایی و پایه جک های قابل رگلاژ در قسمت پایین داربست برای هر ارتفاع و اختلاف ترازی قابل تنظیم می‌باشند. پایه های داربست چکشی ستاره را نیز بوسیله مغزی و پین به یکدیگر متصل می کنند. مهمترین مزیت این نوع داربست نسبت به بقیه آنها، سهولت در باز و بسته شدن می باشد.

مزایای استفاده از داربست های چکشی

• سهولت و سرعت اجرا در باز و بسته شدن و عدم نیاز به آچار جهت بستن اتصالات
• سهولت در جابجایی و انتقال آن به دلیل سبک بودن قطعات
• قابل استفاده در داربست‌ بندی نمای ساختمان‌ها و یا تأسیسات پالایشگاهی و ...
• عدم نیاز به کارگر ماهر داربست بند و مونتاژ قطعات توسط کارگر ساده
• عدم نیاز به مهاربندی در ارتفاع‌های زیاد
• قابل توسعه در پلان ها و در ارتفاع بدون محدودیت
• باربری قابل توجه در کفراژ بندی دال های بتنی
• قابل استفاده در کفراژ بندی سقف های قوسی و غیر همسطح
• سرعت مونتاژ و دمونتاژ در این نوع داربست بسیار سریع تر از انواع دیگر داربست ها می باشد .

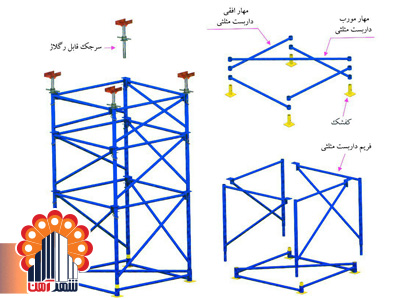

2- داربست مثلثی

داربست مثلثی، همان طور که از نامش پیداست، از اجزای مثلت شکل تشکیل شده است که که به صورت نر و ماده به یکدیگر متصل می شوند. فریم این نوع داربست در سه تیپ 0.5 ، 0.75 و ۱ متری تولید می‌شود که عرض آنها نیز معمولاً، 120 سانتیمتری می باشد. مقاطع این داربست نیز مثلثی و یا مربعی می باشد. از این نوع داربست در پل ها و کفراژبندی دال و تیرها استفاده می شود. داربست های مثلثی نیز همانند داربست های چکشی ستاره، به راحتی باز و بسته می شوند و نیازی به کارگر ماهر و متخصص ندارند.

مزایای استفاده از داربست های مثلثی

• سهولت و سرعت در باز و بسته شدن و عدم نیاز به آچار جهت بستن اتصالات
• باربری بسیار زیاد در کفراژ بندی دال های بتنی به لحاظ داشتن عضوهای مورب ثابت
• عدم نیاز به کارگر ماهر داربست بندی و مونتاژ قطعات توسط کارگر ساده

3- داربست چکشی کاسه ای

داربست های چکشی کاسه ای ، دارای مهارهای افقی و پایه های قائم هستند که طول پایه های آن 3، 2.4 ، 1.8 ، 1.2 و 0.6 متر می باشد. مهارهای افقی به سادگی با ضربه چکش، بر روی پایه های داربست سوار می شود. داربست های چکشی کاسه ای با قرار دادن سرجک‌های قابل رگلاژ در قسمت بالایی و پایه جک های قابل رگلاژ در قسمت پایین داربست برای هر ارتفاع و اختلاف ترازی قابل تنظیم می‌باشند. پایه های داربست چکشی کاسه ای را نیز بوسیله مغزی و پین به یکدیگر متصل می کنند. داربست چکشی ستاره ای نقاط مشترک و تفاوت هایی با داربست های چکشی کاسه ای دارد.

مزایای استفاده از داربست‌های چکشی کاسه ایی

• سهولت و سرعت در باز و بسته شدن و عدم نیاز به آچار جهت بستن اتصالات
• عدم نیاز به کارگر ماهر داربست بند و مونتاژ قطعات توسط کارگر ساده
• قابل استفاده در داربست‌بندی نمای ساختمان‌ها و یا تأسیسات پالایشگاهی و …
• قابل توسعه در پلان و در ارتفاع بدون محدودیت و عدم نیاز به مهاربندی در ارتفاع‌های زیاد
• باربری زیاد در کفراژ بندی دال های بتنی

4- داربست های معلق

داربست های معلق، همان طور که از نام آنها پیداست، برای مکان هایی استفاده می شود که نصب داربست بر روی زمین ممکن نباشد و باید داربست را بر روی دیواره ساختمان نصب نمود. این نوع داربست ها از سطح ساختمان به صورت سکو بیرون زده و به همین جهت به آن ها داربست معلق یا سکوی پیش آمده گفته می شود.

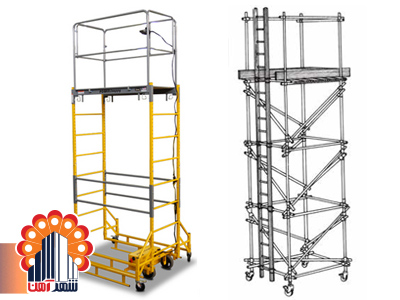

5- داربست پایه دار

---

اجزای تشکیل دهنده داربست

در کنار آشنایی با مشخصات فنی لوله داربست بهتر است با اجزای تشکیل دهنده داربست نیز آشنا شوید. در حالت کلی، این سازه ها از دو جزء اصلی بست داربست و لوله داربست ساخته می شوند. در ادامه هر یک از اجزای داربست را معرفی خواهیم کرد:

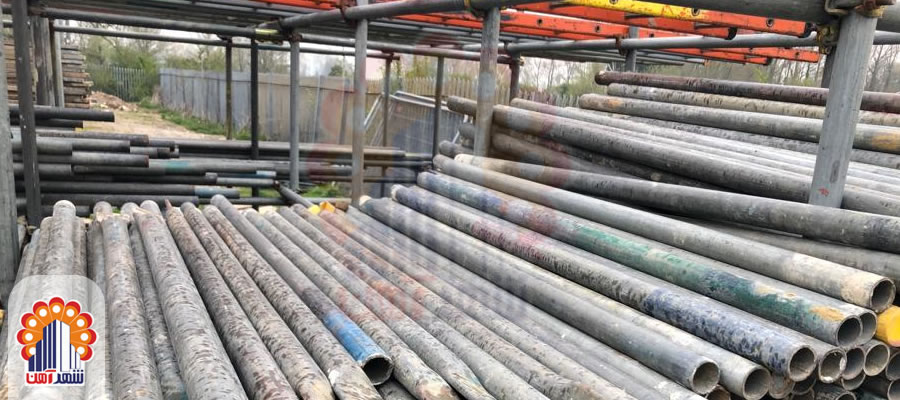

لوله های داربستی: جنس این المان ها معمولاً از فولاد یا گالوانیزه است و در دو نوع درزدار و بدون درز در بازار وجود دارند که قیمت لوله درزدار مناسب تر است. مشخصات فنی لوله داربست شرح زیر است:

• قطر ۴۸ میلیمتر

• ضخامت ۳.۵ الی ۵.۳ میلیمتر

• وزن این لوله ها به اندازه و ضخامت آن ها بستگی دارد.

کفشک پایه : این قطعه، یک قطعه چوبی است که در زیر کفشک های فلزی قرار می گیرد و دلیل اصلی استفاده از آن، جبران ناهمواری های شیب زمین به منظور تراز بودن داربست می باشد.

کفشک فلزی: این قطعه همان گونه که از نام آن پیداست، در قسمت انتهایی لوله داربست قرار می گیرد.

تخته داربست: جنس این تخته ها عموماً از فلز یا چوب است.

مغزی: جهت متصل نمودن لوله های داربست از مغزی استفاده می شود.

کاور: به منظور پوشاندن محل اتصال لوله ها از کاور یا روپوش استفاده می‌کنند.

انواع بست داربست: این قطعات در شکل های مختلفی تولید می شوند که وظیفه اصلی آن ها اتصال لوله های داربستی است.

میله شکافدار اتصال: در صورتی که لوله های داربست کوتاه باشند، برای طولانی تر کردن آن ها می توان از این میله ها استفاده نمود.

بست لوله های افقی: جهت اتصال لوله های افقی در زوایای ۹۰ درجه از بست لوله های افقی استفاده می شود.

پایه قابل تنظیم: برای تنظیم ارتفاع لوله ها از این قطعه استفاده می شود.

صفحه زیر ستون: به منظور توزیع بار از قسمت پایین ستون روی تکیه گاه از این قطعه استفاده می شود.

جک داربست: قطعه مورد نظر جهت ثابت کردن سکوی داربست کاربرد دارد.

نردبان: جهت دسترسی به نقاط بالای داربست از نردبان فلزی استفاده می شود.

چرخ داربست متحرک: محصول نامبرده همان گونه که از نام آن پیداست، جهت استفاده در داربست های متحرک کاربرد دارد.

بالابر: برای بالا بردن مصالح و تجهیزات مورد نیاز از بالابر استفاده می کنند.

سیم: به منظور بستن لوله ها به تخته های داربست، از یک سیم مخصوص با جنس گالوانیزه استفاده می کنند.

---

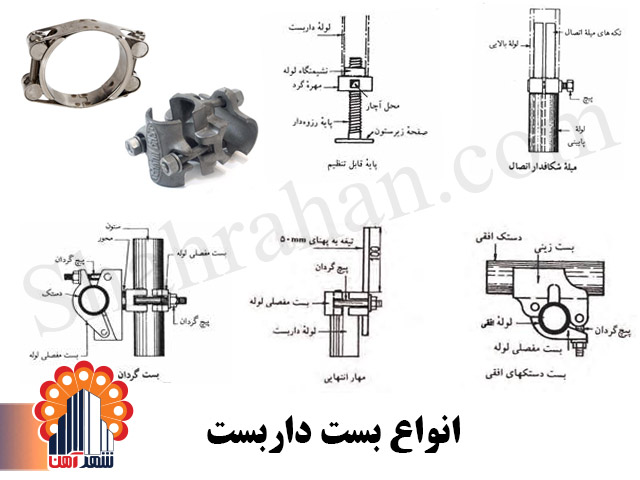

 انواع بست داربست

بست های داربست فلزی، شکل های مختلفی دارد و کاربرد آن ها در اتصال لوله داربست به یکدیگر و به تکیه گاه داربست می باشد.

• بست دو پیچ : قابل استفاده در کف سالن ، در جاهایی که فشار کمتر باشد ، این نوع بست مقاومتش از چهار پیچ کمتر می باشد .
• بست چهار پیچ : دارای مقاومت زیاد در برابر فشار قابل استفاده در زمانی که دو لوله عمود بر هم به همدیگر می رسند .
• بست آهنگیر یا اچ : دارای مقاومت خیلی بالا است و در زمان استفاده با پیچ بالا فیکس می شود به طوری که روی بال تیرآهن بسته می شود . در واقع یک سمتش به تیرآهن و سمت دیگرش به لوله متصل می شود .
• بست متحرک : توان اجرا در زاویه های مختلف .
• بست تک پیچ یا چادری : برای زدن چادر .
• میله شکافدار اتصال : این نوع بست برای طویل کردن دو لوله داربست در ساخت این سازه ها مورد استفاده قرار می گیرد .
• بست لوله های افقی یا بست زبانه ای یا پیوندی : این بست برای اتصال دو لوله افقی با زاویه ۹۰ درجه مورد استفاده قرار می گیرد.
• پایه قابل تنظیم : این بست به جداره داخل پایین لوله متصل می گردد و توسط این محصول ارتفاع پایه داربست را می توان تنظیم کرد .

---

نکات مهم در بستن لوله داربست

• داربست ها نهایتاً تا ارتفاع ۳ متر قابل پیاده سازی هستند و میزان ارتفاع آن ها باید با توجه به ارتفاع ساختمان تنظیم گردد.
• هنگام به کارگیری این سازه ها، استفاده از کمربند ایمنی و کفش های غیر لغزنده فراموش نشود.
• از محکم بودن پایه نردبان اطمینان حاصل کنید.
• از طریق راه های ایمن به سکوی کار وارد شوید.
• بیشترین خساراتی که از جانب این سازه ها گزارش شده است، مربوط به زمان نصب یا برداشت آن ها می باشد، به همین خاطر لازم است که برای کارگران یک سکوی کار مناسب فراهم شود.
• از محکم بودن اتصال طناب یا تسمه مطمئن شوید، چرا که در غیر این صورت ممکن است مصالح یا کارگران به راحتی لیز خورده و سقوط کنند.
• از قرار دادن تجهیزات و مصالح با وزن زیاد روی این سازه ها خودداری نمایید.
